Przecinarki tarczowe – Seria T

Urządzenia, dostępne w tej kategorii przecinarek tarczowych do cięcia prętów, proponujemy w kilku najczęściej spotykanych rozmiarach. W zależności od potrzeb, do wyboru jest maksymalna średnica cięcia fi. 75, 105 oraz 155 mm. Najczęściej maszyny te wykorzystuje się do cięcia stalowych, okrągłych prętów. Dodatkowym atutem tego rodzaju rozwiązań jest możliwość wyposażenia ich w dodatkowe urządzenia zewnętrzne, usprawniające lub przyspieszające pracę.

  • T-Serie_001

  • T-Serie_002

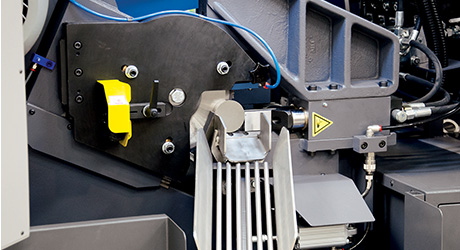

  • T-Serie_003

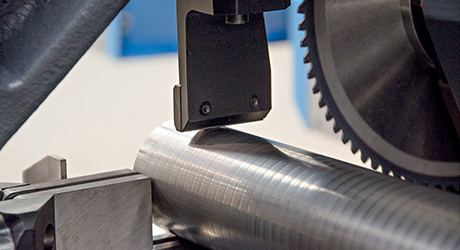

  • T-Serie_004

  • T-Serie_005

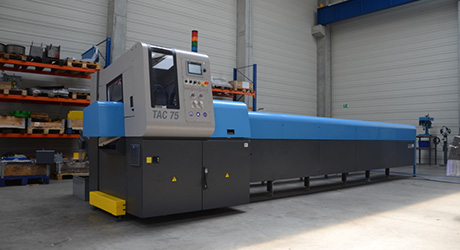

  • T-Serie_006

Główne cechy:

Koncepcyjne rozwiązanie „zawsze w magazynie” – seryjna produkcja tych maszyn oznacza znaczną redukcję czasu dostawy i natychmiastową dostępność części zamiennych z magazynu producenta. Najważniejszymi cechami naszych pił tarczowych jest zdecydowanie wysoka sztywność narzędzia tnącego (pozwalająca na najwyższą precyzję cięcia), krótkie przerwy między poszczególnymi etapami (skracające czas pracy), jak również intuicyjny panel sterujący, umożliwiający dostosowanie programu do poszczególnych zadań.

Jednocześnie nasze przecinarki tarczowe są niezwykle bezpieczne i bezawaryjne, dzięki cichej pracy czy specjalnemu systemowi usuwania wiórów.

Nasze przecinarki tarczowe są zaprojektowane w celu spełnienia najbardziej wymagających kryteriów zapewniając precyzję cięcia.

  • Sterowanie hydrauliczne

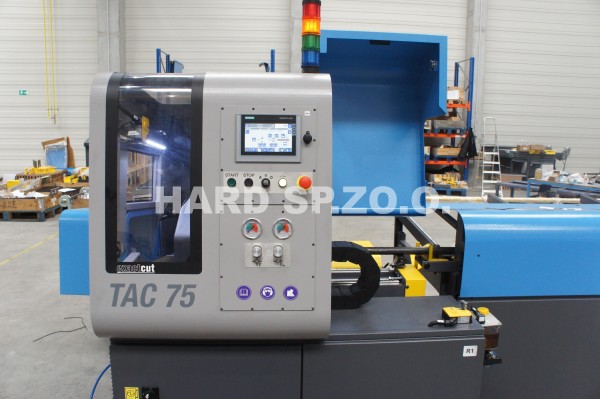

  • Panel dotykowy
  • Nowoczesny i szybki system sterowania

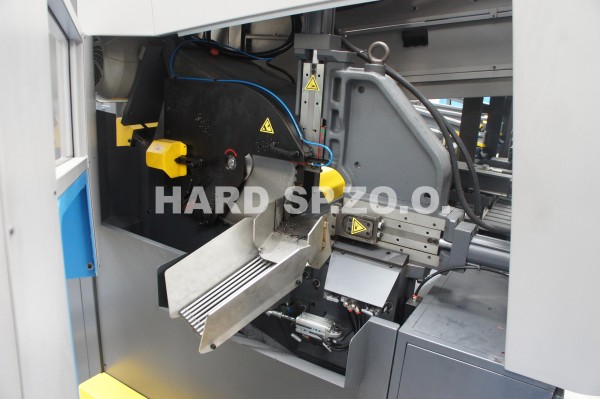

  • Szczotka czyszcząca tarczę z wiórów
  • Sztywna wysoka siła zacisku imadła podającego

seria-T

Tłumienie drgań/Solidna konstrukcja

Każdy element naszych przecinarek tarczowych jest zamontowany bardzo stabilnie, dzięki czemu cała konstrukcja jest bardzo sztywna. To z kolei zapewnia doskonałą precyzję poszczególnych cięć. Dodatkowo w maszynach zostały zamontowane specjalne systemy tłumienia drgań, przy wykorzystaniu betonu polimerowego. W rezultacie każde cięcie jest dokładne i gładkie.

Prędkość i jakość skrawania

W przypadku naszych maszyn prędkość cięcia zależy przede wszystkim od specyfiki danego materiału – ich grubości oraz twardości. Jednak dzięki zamontowanemu imadłu śrubowemu z serwonapędem, szybkość podawania wynosi standardowo 60 m/min. Jednocześnie każde cięcie wykonywane jest z najwyższą precyzją, co przyczynia się do otrzymanych gładkich powierzchni.

Higiena pracy / Łatwy dostęp

W naszych piłach tarczowych cała obudowa szczelnie zakrywa poszczególne elementy mechanizmu, wygłuszając jednocześnie powstały hałas. Umożliwia jednak dostęp do wszystkich punktów obsługi, jak również mechanizmy wymiany tarczy.

Modułowa konstrukcja

Aby zapewnić najlepsze dopasowanie praktycznie do każdego zakładu produkcyjnego, każde nasze urządzenie posiada konstrukcje modułową, umożliwiającą dowolne ustawienie poszczególnych elementów.

ZOBACZ TEŻ SERIĘ M

exactcut_11

Wyposażenie standardowe :

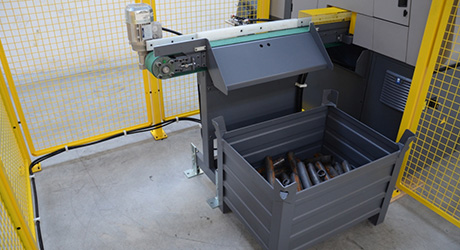

Urządzenie usuwania wiórów
Micronizer – smarowanie mgłą olejową
Sterowanie SIEMENS
System pamięci do 100 programów

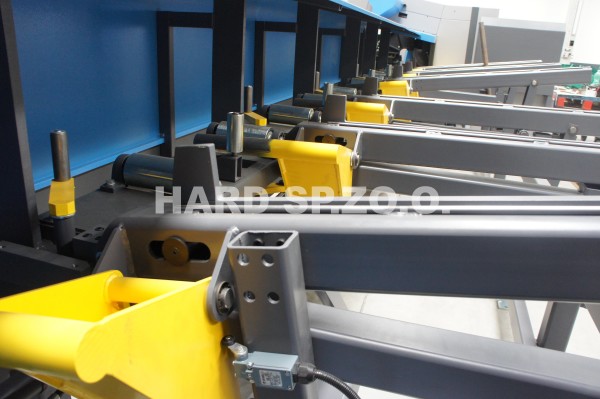

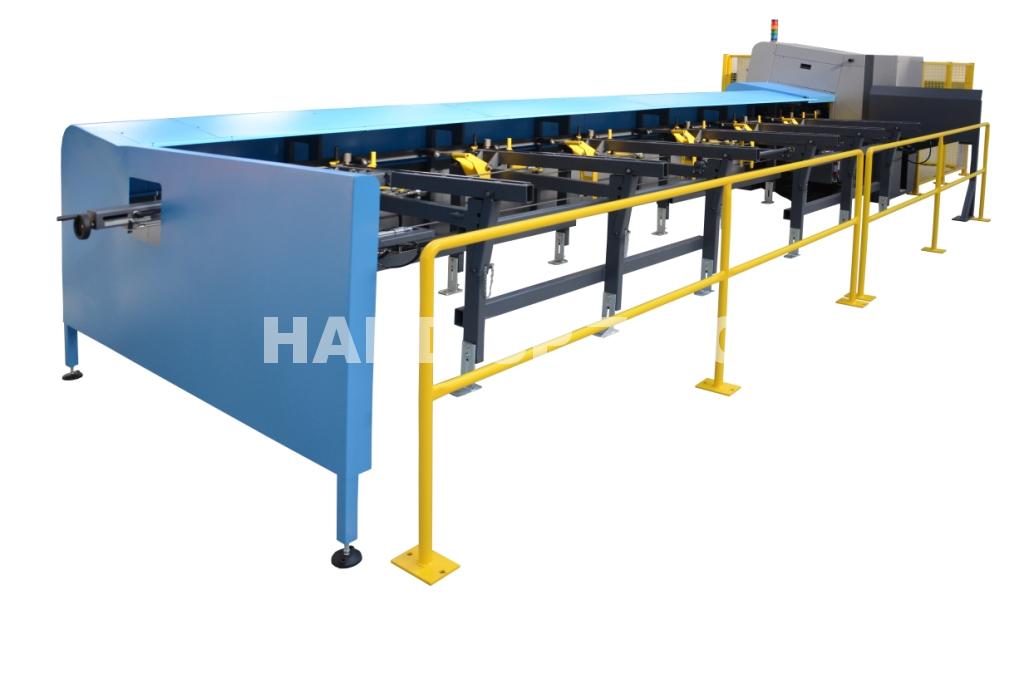

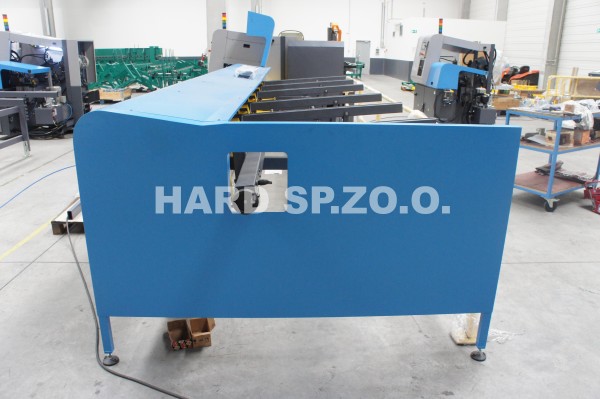

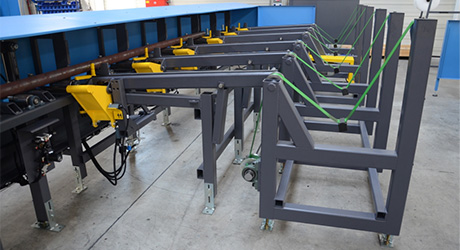

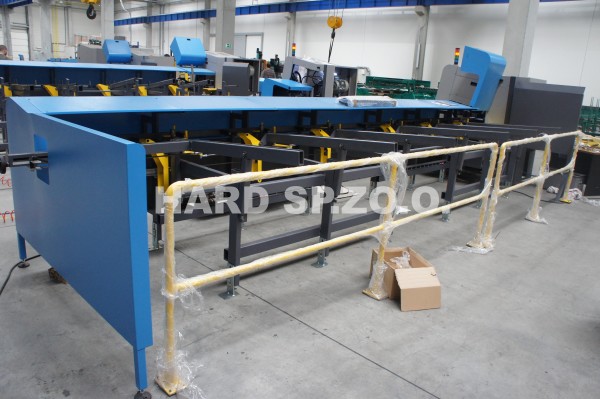

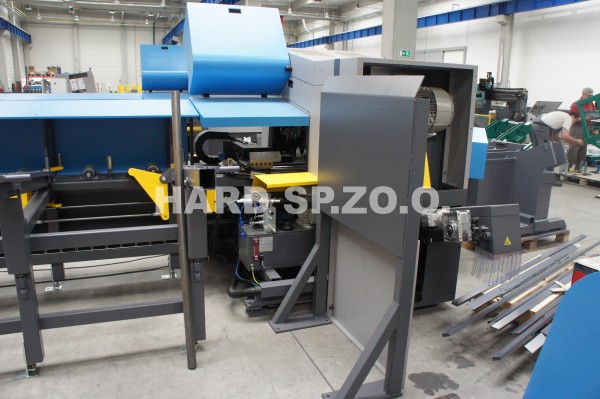

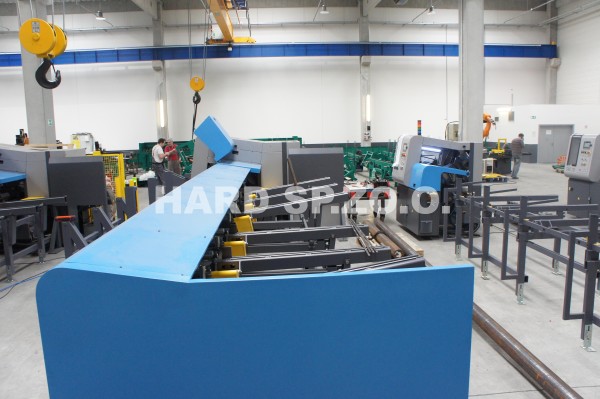

Magazyn grawitacyjny na wejściu dla do wyboru 3 lub 6 m długości
Elementy ochronne ( E – STOP , osłony , wyłączniki bezpieczeństwa , bariery )
Instrukcja + schemat okablowania

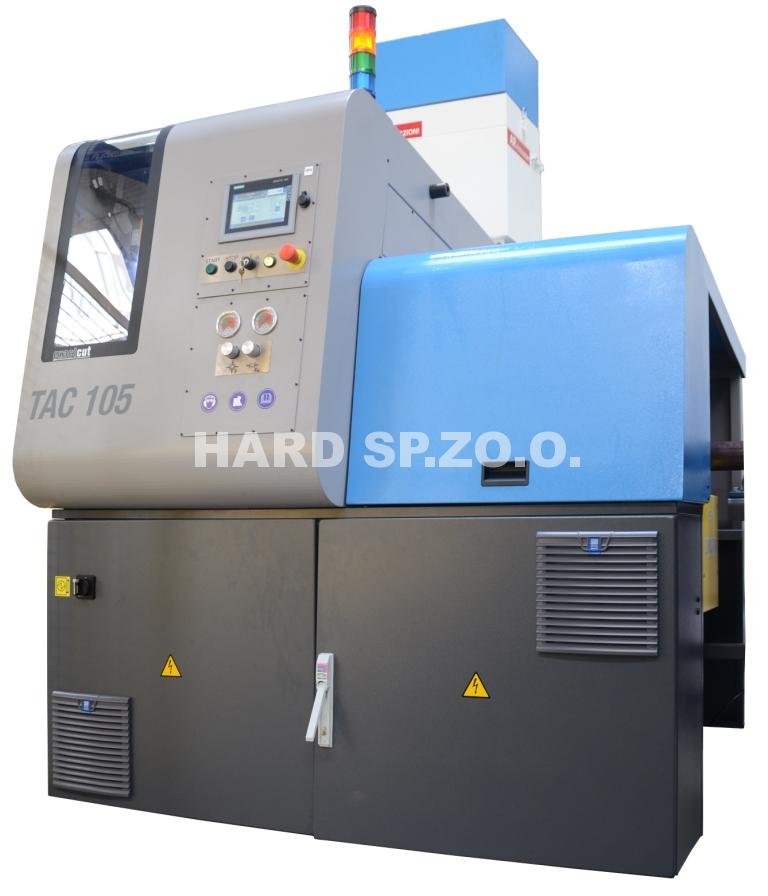

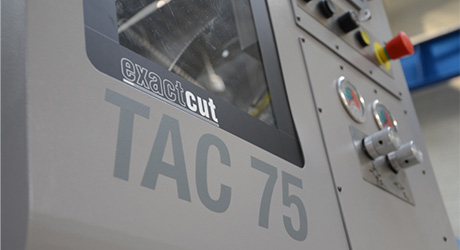

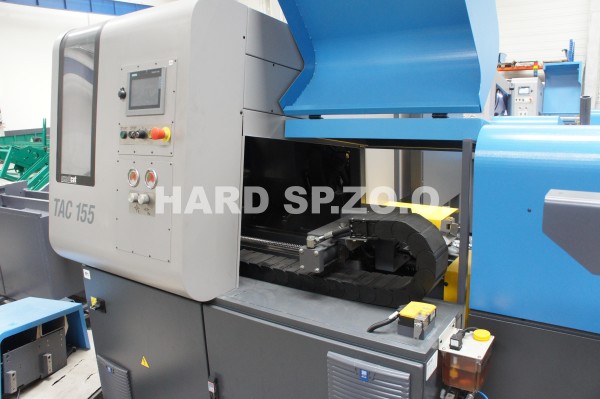

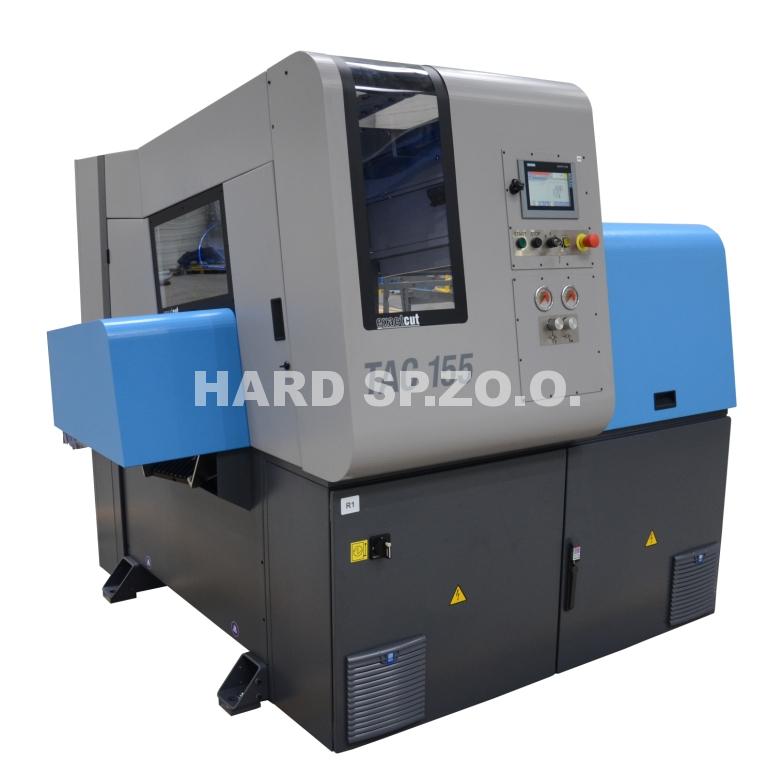

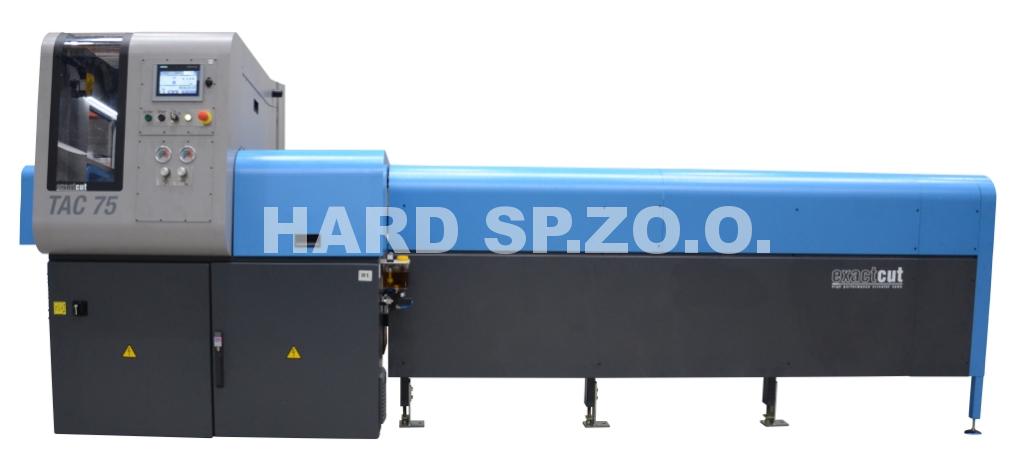

Dane techniczne TAC 75 TAC 105 TAC 155
Przeznaczona steel steel steel
Wymiary maszyny 1527x2180x1950 mm 1780x2580x2150 mm 1780x2580x2150 mm
Waga maszyny 1540 kg 2640 kg 2640 kg
Tarcza tnąca
Odpowiednia tarcza HM-cerm.carbide/HSS HM-cerm.carbide/HSS HM-cerm.carbide/HSS
Mocowanie tarczy Ø 32 mm Ø 40/50 mm Ø 40/50 mm
Wymiar tarczy Ø 250/285 mm Ø 315/360 mm Ø 315/360 mm
Grubośc tarczy 1-3 mm 2-3,5 mm 2-3,5 mm
Otwory na uchwyt 4x9x50 (2x9x50) 4x16x80/4x21x90 4x16x80/4x21x90
Parametry cięcia
Kąt 90° 90° 90°
Ø 10 -75 mm Ø 20 – 105 mm Ø 30 – 155 mm
10×10 – 65×65 mm 20×20 – 80×80 mm 30×30 – 115×155 mm
Prędkość cięcia* 60 – 220 m.min-1 60 – 220 m.min-1 60 – 220 m.min-1
Długość resztki** 60 mm 70 mm 70 mm
Dokładność*** ± 0,15 mm ± 0,15 mm ± 0,15 mm
Elektryczne parametry
System zasilania ∼3x400 V, 50 HZ, 3+N+PE ∼3x400 V, 50 HZ, 3+N+PE ∼3x400 V, 50 HZ, 3+N+PE
Pobór mocy napędu 7,5 kW 11 kW 15 kW
Całkowita moc wejściowa 9 kW 30 kW 35 kW
Max. pre-bezpiecznik 63 A 80 A 80 A
Stopień ochrony IP 54 IP 54 IP 54
Przewód zasilający 5-ti core, cords, 10 mm2 5-ti core, cords, 16 mm2 5-ti core, cords, 16 mm2
Zasilanie sprężonym
powietrzem
Ciśnienie w układzie 6-10 Bar 6-10 Bar 6-10 Bar
Wąż zasilający 10×1, 3/8″ 10×1, 3/8″ 10×1, 3/8″
System hydrauliczny
Przepływ 6 dm3.min-1 6 dm3.min-1 6 dm3.min-1
Ciśnienie operacyjne 20-80 Bar 20-50 Bar 20-50 Bar
Wyjście 1,5 kW 1,5 kW 1,5 kW
Bieżące 3,5 A 3,5 A 3,5 A

*bezstopniowo regulowany; **minimalna długości zacisku 10 mm; ***podawania
